El KNR1 7-10A es un relé de protección térmica diseñado para proteger contactores contra sobrecargas y sobrecalentamientos. Su rango de ajuste térmico de 7-10A garantiza una protección efectiva del motor.
Compatible con contactores específicos, cuenta con detección de falla de fase, compensación de temperatura y un diseño compacto para fácil instalación.
FICHA TÉCNICA
| Características | Especificaciones |
|---|---|
| Nombre del Producto | Relé de Protección Térmica para Contactor KNR1 7-10A |
| Tipo de producto o componente | Relé de sobrecarga térmica diferencial |
| Nombre corto del dispositivo | KNR1 |
| Aplicación del Relé | Protección del motor |
| Compatibilidad del producto | Contactores compatibles |
| Tipo de red | AC/DC |
| Rango de ajuste de protección térmica | 7 … 10A |
| Voltaje de aislamiento nominal | 1000 V (IEC 60947-4-1), 600 V (CSA y UL) |
| Frecuencia de la red | 0 … 400 Hz |
| Soporte de montaje | Placa con accesorios específicos, Carril con accesorios específicos, Bajo contactor |
| Umbral de disparo | 1,14 +/- 0,06 Ir (IEC 60947-4-1) |
| Corriente térmica convencional al aire libre | 5 A (circuito de señalización) |
| Corriente admisible | 0,72 A en 500 V AC-15, 0,06 A en 440 V DC-13 (circuito de señalización) |
| Voltaje operativo nominal | 690 V AC (0 … 400 Hz) |
| Tensión nominal soportada al impulso | 6 kV |
| Sensibilidad a la falla de fase | Corriente de disparo 130% de Ir en dos fases, la última a 0 |
| Tipo de control | Pulsador rojo de parada, Pulsador azul para modo reset |
| Compensación de temperatura | -20 … 60 °C |
| Conexiones - Terminales | Circuito de potencia |
| Par de apriete | Circuito de control |
| Dimensiones (mm) | Altura: 123, Ancho: 75, Profundidad: 121 |
| Peso del producto | 0,51 kg |
Nota: Este dispositivo protege contactores de sobrecargas y calentamientos, asegurando un funcionamiento seguro y eficiente del motor.

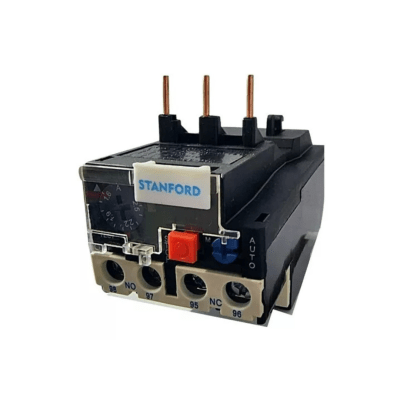

Producto: Relé de Protección Térmica para Contactor KNR1 7-10A.
