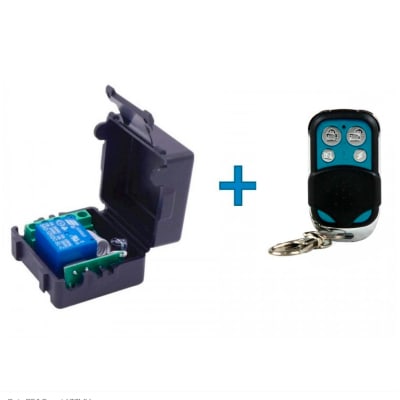

Relé Inalámbrico Relay Modulo Rf 1 Canal + Control Remoto 433 MHz

Detalles

Datos técnicos:

Energía De entrada: DC10V-14V

Corriente espera: $ number dbm

distancia de transmisión: > 100 m (espacio abierto)

modo de decodificación: MCU decodificación de software

almacenamiento remoto: 18 unids

soporte tipo remoto: El Aprendizaje del código, código fijo (Rolling code puede ser de diseño)

modo de trabajo: Momentáneo, de palanca, de enganche de retardo de Tiempo (5S, 10 s, 15 s)

tipo de cableado: terminal fijo

Terminal de salida: NO, NC, COM

dimensiones de PCB: 35*30*18mm (L, W, H)

diagrama de cableado 1:

+ V: 12 V + entrada;

-V: 12 V de entrada;

N °: Salida, normalmente abierto;

COM: Salida, común;

NC: relé de Salida, normalmente cerrado;

sobre el modo de Trabajo:

momentáneo: Pulse el botón del control remoto, el relé se conecta, suelte el botón del control remoto, el relé dis-se conecta.

Toggle: Pulse una vez el botón del control remoto, el relé se conecta, presione dos veces el botón del control remoto, el relé dis-se conecta.

enclavamiento: Pulse el botón a distancia a, el relé se conecta, empuje el botón del control remoto B, el relé des-conectar.

modo de retardo de tiempo: Pulse el botón del mando a distancia, el relé se conecta, desde cuando se suelte el botón del control remoto, después de 5S o 10 s o 15 s, el relé desconecte automáticamente.

borrar el código:

pulse el botón de aprendizaje en los receptores de 8 veces, los códigos se limpiará.

después de clearning el código, todo el control remoto no funciona más.

el aprendizaje del código: (momentáneo)

empuje la tecla de aprendizaje en el receptor una vez que tiempo, entra en modo de ajuste momentáneo.

espere un momento, el LED se apagará, entra en estado de aprendizaje.

empuje el botón del control remoto, indicador LED en la placa del receptor parpadeará y luego salir.

después de 3 segundos, el indicador LED se encenderá de nuevo, el aprendizaje con éxito.

el aprendizaje del código: (Conmutación)

empuje la tecla de aprendizaje del receptor doble de tiempo, entra en modo de ajuste de palanca

espere un momento, el LED se apagará, entra en estado de aprendizaje.

empuje el botón del control remoto, el indicador LED en la placa del receptor parpadeará y luego salir.

después de 3 segundos, el indicador LED se encenderá de nuevo, el aprendizaje con éxito.

el aprendizaje del código: (Enganche)

nota: Cuando Se elige para el modo de enclavamiento, con el fin de aprender más de control remoto, usted necesita aprender dos botón diferente, la primera vez aprendido es para " ON ", la segunda vez aprendido de " OFF ".

por ejemplo: el botón A = ON, botón B = OFF

empuje la tecla de aprendizaje del receptor triple tiempo, entra en modo de enclavamiento.

espere un momento, el indicador LED en la placa del receptor parpadeará y luego salir.

empuje el botón del control remoto A.

flash LED de 5 veces.

empuje el botón del control remoto B.

flash Led de 5 veces.

después de 3 segundos, el indicador LED se encenderá de nuevo, el aprendizaje con éxito.

un = ON, B = OFF.

el aprendizaje del código: (modo de retardo de Tiempo)

empuje la tecla de aprendizaje del receptor cuarta vez, el tiempo dealy durante 5 segundos.

empuje la tecla de aprendizaje del receptor por quinta vez, el tiempo de retardo de 10 segundos.

empuje la tecla de aprendizaje del receptor sexta vez, el tiempo de retardo de 15 segundos.

el indicador LED se apagará.

empuje el botón del control remoto, LED parpadea y se apaga.

después de 3 segundos, el indicador LED se encenderá de nuevo, el aprendizaje con éxito.

NOTA: El sistema puede almacenar para 25 unids de mandos a distancia, si el control remoto obtener más de 25 unids, el primer control remoto se pierde.
